主頁產品傳感器光電傳感器 › OJ-3302

光電傳感器 OJ-3302

  • OJ-3302

光電傳感器OJ-3302屬于斷繼器型,,由Tr(光敏晶體管)輸出,可用螺絲安裝。光學傳感器OJ-3302可用于辦公自動化設備、測量設備、醫療設備等。

特點

  • Tr(光敏晶體管)輸出
  • 感應槽寬度5.2mm(0.20英寸)
  • 一個安裝螺絲及接線角
  • 螺絲安裝
  • 斷繼器型
我要詢價 致動器選擇

規格參數

感應槽寬度 5mm
縫隙寬度 1mm
輸出類型 Tr(光敏晶體管)
尺寸(L x W x H) 15.2 x 20.5 x 18.5mm

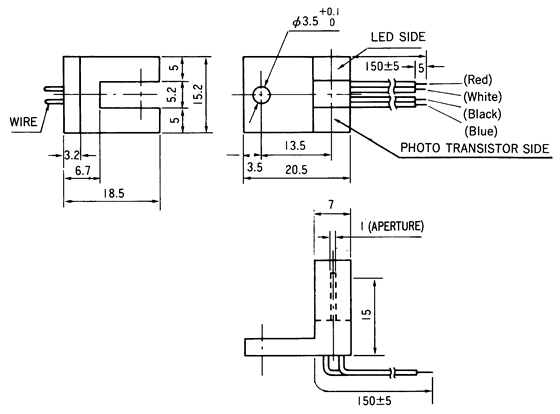

外形尺寸

光電傳感器(光學傳感器)OJ-3302尺寸規格



原理電路

光電傳感器(光學傳感器)OJ-3302原理電路



典型性能曲線

IF-Ta IC-IF IF-VF
光電傳感器(光學傳感器)OJ-3302典型性能曲線IF-Ta 光電傳感器(光學傳感器)OJ-3302典型性能曲線IC-IF 光電傳感器(光學傳感器)OJ-3302典型性能曲線IF-VF
ID(ICEO)-Ta Relative IC-Ta IC-VCE
光電傳感器(光學傳感器)OJ-3302典型性能曲線ID(ICEO)-Ta 光電傳感器(光學傳感器)OJ-3302典型性能曲線Relative IC-Ta 光電傳感器(光學傳感器)OJ-3302典型性能曲線IC-VCE



最大額定值

項目 符號
輸入 正向電流 IF 50mA
反向電流 VR 5V
輸出 C-E 電壓 VCEO 30V
E-C 電壓 VECO 5V
集電極電流 IC 50mA
集電極功率消耗 PC 75mW
工作溫度 Topr -20° ~ +80°C
貯存溫度 Tstg -30° ~ +90°C



電氣特性

項目 符號 條件 最小 典型 最大 單位
輸入 正向電壓 VF IF=10mA 1.0 1.15 1.3 V
反向電流 IR VR=5V - - 10 µA
輸出 無光電流 ID(ICEO) VCE=24V IF=0 - 5 100 nA
集電極電流 * IC IF=20mA VCE=5V 0.5 2.0 - mA
飽和電壓 VCE(Sat) IF=20mA IC=0.25mA - 0.1 0.4 V
開關速度 上漲時間 tr VCC=5V IC=2mA RL=100W - 6 - µS
回落時間 tf - 6 - µS
