光電傳感器 OJ-5203
光電傳感器OJ-5203屬于斷繼器型,，由IC-OC(開式集電極，光敏IC)反向輸出，咬合安裝。光學傳感器OJ-5203可用于自動售貨機、辦公自動化設備、測量設備等。
特點
- IC-OC(開式集電極，光敏IC)反向輸出,內部整合施密特觸發電路
- 適宜的連接終端以及可選擇連接器形式
- 感應槽寬度5mm(0.2英寸)
- 咬合安裝
- 安裝板厚度1.0mm及1.2mm
- 斷繼器型
規格參數
| 感應槽寬度 | 5mm |
|---|---|
| 縫隙寬度 | 0.5mm |
| 輸出類型 | IC-OC(開式集電極，光敏IC)反向輸出 |
| 尺寸(L x W x H) | 22.5 x 11 x 18mm |

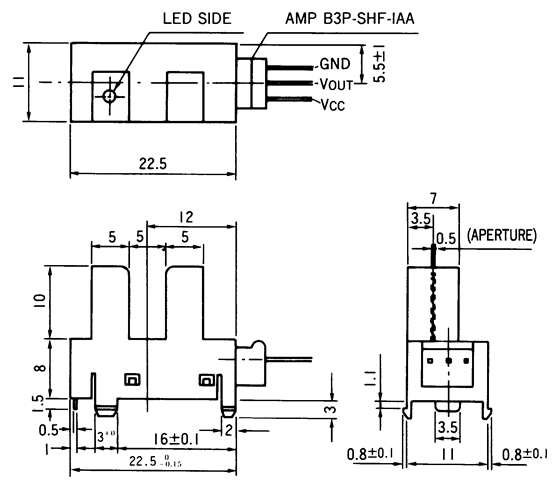

外形尺寸
 |
| 單位尺寸為1mm |
原理電路 |
|
 |
連接器形式
| JAE IL-G-3P-S3T2-E | AMP 171825-3 | JFT B3P-SHF-1AA |
 |
 |
 |
| JAE IL-G-3P-S3L2-E | AMP 171826-3 | JFT BS3P-SHF-1AA |
 |
 |
 |
最大額定值
| 項目 | 符號 | 值 |
|---|---|---|
| 電源電壓 | VCC | 7V |
| 輸出電壓 | VOUT | 28V |
| 輸出電流 | IOUT | 50mA |
| 工作溫度 | Topr | -20° ~ +75°C |
| 貯存溫度 | Tstg | -30° ~ +85°C |
電氣特性
| 光線通道 | 項目 | 符號 | 條件 | 最小 |
|---|---|---|---|---|
| 開通 | 消耗電流 | ICC | 30mA Max | (20mA Typ) |
| 接通電流 | VOH | (VCC X 0.9)V Min | IOUT=16mA | |
| 阻斷 | 消耗電流 | ICC | 30mA Max | (20mA Typ) |
| 斷路電壓 | VOL | 0.35V Max | R=47KW |
